网线的RJ45接口的针脚定义
发布日期：2018/8/22 11:05:03
我们生活中常用的网线接头类型分为两类：用于连接到网络中的终端设备的DTE类型，如连接到PC机的网卡的网线属于DTE型。还有用于网络设备间连接的DCE类型，如路由器连接到交换机的线或交换机连接到交换机的线均属于DCE型。

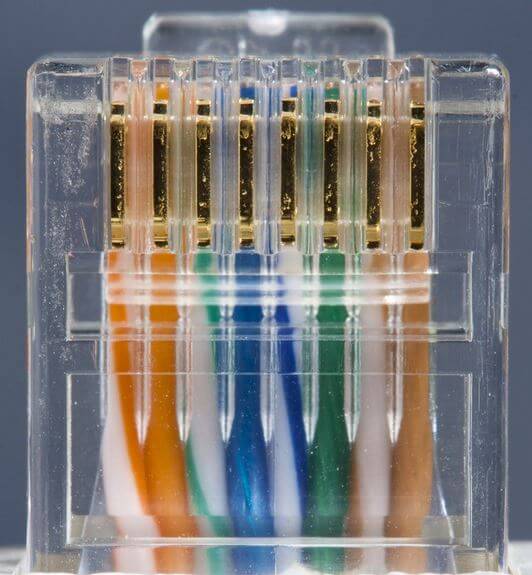

RJ45网线接头
DTE我们称做“数据终端设备”，这里的终端是一个广义的概念，PC也可以是终端（一般广域网常用DTE设备有路由器、终端主机）。DCE我们称做“数据通信设备”，如MODEM，连接DTE设备的通信设备（一般广域网常用DCE设备有：CSU/DSU，广域网交换机、MODEM）。DTE设备的特点是主动通信，DCE设备的特点是被动通信。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。
RJ45接头的接口定义
RJ45网线插头就是我们俗称的水晶头，它广泛应用于局域网上网络与设备的连接。具体应用时，RJ45插头和网线有两种连接线序，分别为T568A 线序和T568B。识别RJ45网线插头引脚号方法是：手拿插头，有8个镀金接片的一面向上，有固定卡的一端朝下，最左边是第1脚，最右边是第8脚。

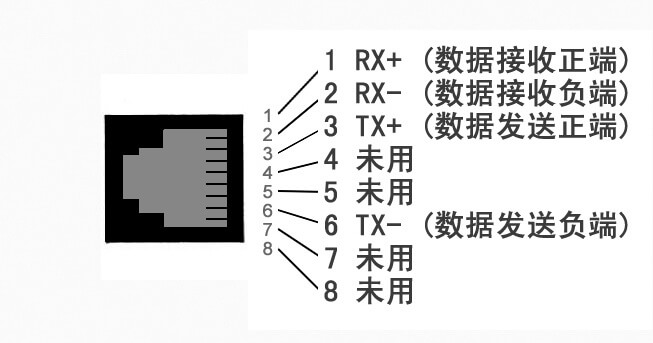

RJ45各针脚的定义如上图：1脚数据接收正端，RX+；2脚数据接收负端RX-；3脚数据发送正端，TX+；4脚、5脚未用；6脚数据发送负端，TX-；7脚、8脚未使用。可见RJ45接口真正起作用的就是4根线，分别是1、2、3、6脚。
RJ45 网线插头线序

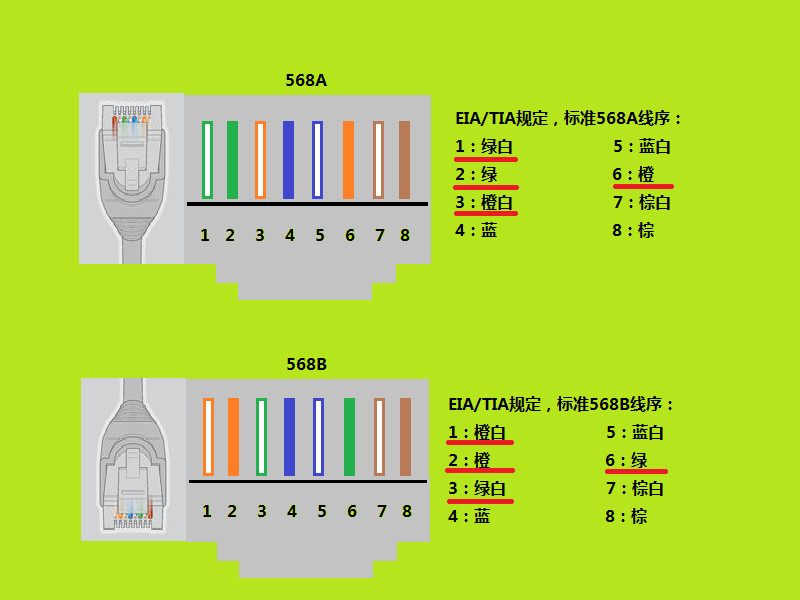

网线 568A和568B线序对比
T568A 线序
如上图，T568A线序为：1 ———— 绿白、2 ———— 绿、3 ———— 橙白、4 ———— 蓝、5 ———— 蓝白、6 ———— 橙、7 ———— 棕白、8 ———— 棕
T568B 线序
如上图，T568B线序为：1 ———— 橙白、2 ———— 橙、3 ———— 绿白、4 ———— 蓝、5 ———— 蓝白、6 ———— 绿、7 ———— 棕白、8 ———— 棕
交叉网线和直连网线

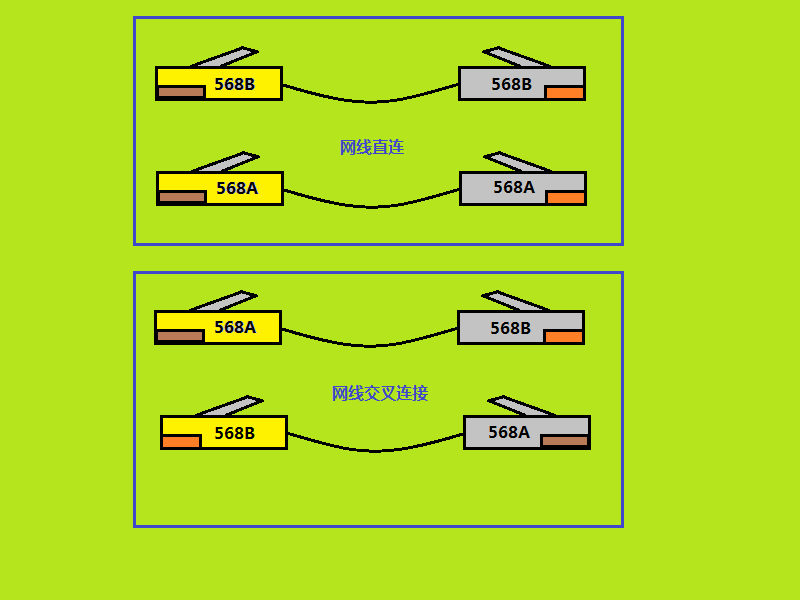

网线的直连和交叉连接
直连网线
直连网线的两端均按T568B连接,用于连接主机和设备，即DTE与DCE，如：电脑←—→ADSL猫、电脑←—→ADSL路由器的LAN口、电脑←—→集线器或交换机等。
交叉网线
交叉网线的一端按T568B接，另一端按T568A接，用于连接主机与主机，或者设备与设备，如： 电脑←—→电脑、集线器←—→集线器、交换机←—→交换机等。
