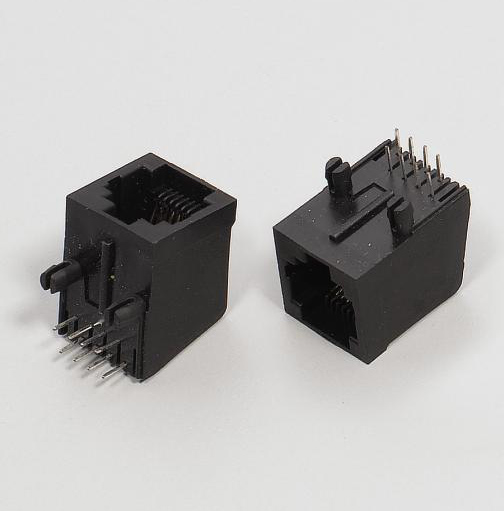

5721插座8P8C无耳


产品描述:

产品描述:





RJ45/RJ11插座系列产品技术参数


电气性能


额定电流: 1.5 AMPS


额定电压: 125 V AC


绝缘电阻: 1000 MΩ Min. @ 500V DC  EIA-364-21C


耐压强度: 1000 V AC 或 1500V DC RMS @ 0.5mA 50 Hz 或 60 Hz 一分钟  EIA-364-20B


接触电阻: 1XN圆针35 mΩ Max.()1XN扁针45 mΩMax.(  )


2XN圆针40 mΩ Max.( )2XN扁针50 mΩMax.( )  EIA-364-23


机械性能


插入/拔出力: 22N / 2.27kg  Max.  EIA-364-13B


配合强度: 封闭型插座57.83N Min.(  ) EIA-364-98 ; 开口型插座30N Min. ( )


使用寿命: 750次插拔  Min.  EIA-364-9C


环境性能


工作温度: -40℃~+85℃ (   )   -20℃~+70℃ (   ) (适用PC,ABS)


储存温度: -10℃~+40℃  相对湿度<80%     GB 10753-89


材料


塑壳: PBT(  )PA46(   )PA66(   )ABS(   )PC(   ),(   ), UL94V-0 OR UL94V-2


端子: 直径0.46mm(  )或 厚度0.35mm(   ) 磷青铜, 镀镍后镀金


可选镀金厚度: Fu inch(   )  G/F inch(   )  3u inch(   )  6u inch(   )


15u inch(   ) 30u inch(   )  50u inch(   )


RJ45/RJ11 SERIES JACK PRODUCT SPECIFICATION


ELECTRICAL


CURRENT  RATING: 1.5 AMPS


VOLTAGE  RATING: 125 V AC


INSULATION  RESISTANCE: 1000 MΩ Min. @ 500V DC  EIA-364-21C


WITHSTAND  VOLTAGE: 1000 V AC OR 1500V DC RMS @ 0.5mA 50 Hz / 60 Hz 1 Minute  EIA-364-20B


CONTACT  RESISTANCE: 1XN ROUND PIN 35 mΩ Max.(  )1XN FLAT PIN 45 mΩMax.(  )


2XN ROUND PIN 40 mΩ Max.( )2XN FLAT PIN 50 mΩMax.( )  EIA-364-23


MECHANICAL


MATING/UNMATING  FORCE22N / 2.27kg Max.  EIA-364-13B


RETENTION  STRENGTH57.83N  Min.(   ) EIA-364-98  ;  30N Min. (   )


DURABILITY: 750  MATING/UNMATING  CYCLES  Min.


ENVIRONMENTAL


OPERATION  TEMPERATURE-40~+85℃ (   )   -20℃~+70℃ (   )


STORAGE  TEMPERATURE:  -10~+40℃  RELATIVE HUMIDITY<80%


MATERIAL


HOUSINGPBT(   )PA46(   )PA66(   )ABS(   )PC(   ),(   ) , UL94V-0 OR UL94V-2


TERMINAL: DIAMETER  0.46mm(   ),THICKNESS  0.35mm(   ) PHOSPHOR  BRONZE,


SELECTIVE  GOLD  PLATING  OVER  NICKEL


GOLD  PLATING: Fu inch (   )  G/F inch(  )  3u inch(   )  6u inch(   )


15u inch(   ) 30u inch(   )  50u inch(   )


注:括号部分为可选项
