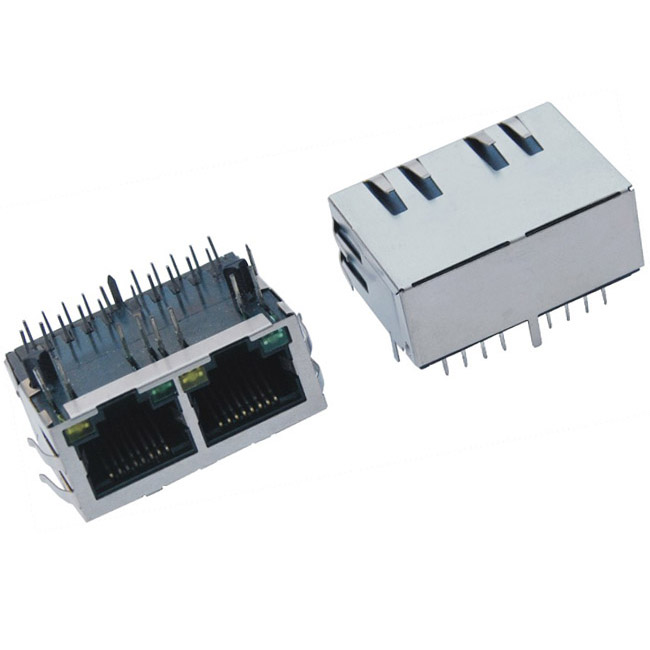

RJ45 1x2 TABDOWN (0.85英寸）百兆带变压器
产品描述:

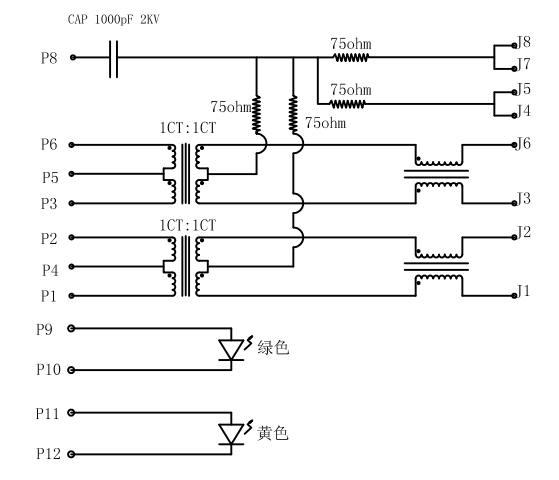

电气规格:
1.0 圈比:(P1~P2):(J1~J2):1:1±3%
(P3~P6):(J3~J6):1:1±3%
2.0 电感:(P1~P2): 350uH 最小 测试条件0.1V,100KHZ,外加8mADC
(P3~P6):350uH 最小 测试条件0.1V,100KHZ,外加8mADC
3.0 漏感:P1~P2(短接J1-J2):0.35uH 最大 测试条件0.1V,1MHZ
P3~P6(短接J3-J6):0.35uH 最大 测试条件0.1V,1MHZ
4.0 匝间电容:(P1~P2):(J1~J2):35pF 最大 测试条件0.1V,100KHZ
(P3~P6):(J3~J6):35pF 最大 测试条件0.1V,100KHZ
5.0 直流电阻:(J1~J2)/(J3~J6) :1.2 欧姆 最大
6.0 返回损耗:1MHZ TO 30MHZ :-18dB 最小
30MHZ TO 80MHZ :-12dB 最小
7.0 耐压:(P1~P2):(J1~J2) :2250VDC 0.5mA
(P3~P6):(J3~J6) :2250VDC 0.5mA
8.0 插入损耗:100KHZ TO 80MHZ :-1.2dB 最大
9.0 串扰: 1MHZ TO 100MHZ :-35dB 左右
10.0 共模抑制: 30MHZ TO 100MHZ :-30dB 左右
机械规格:
1.连接器材质:
塑壳:PA66 插芯:PBT
金针/包壳:铜合金
包壳电镀:镍
金针电镀:镀金(具体镀金U数详见客户要求)
2.产品规格符合F.C.C尺寸要求
3.波峰焊接温度为265度/5秒
