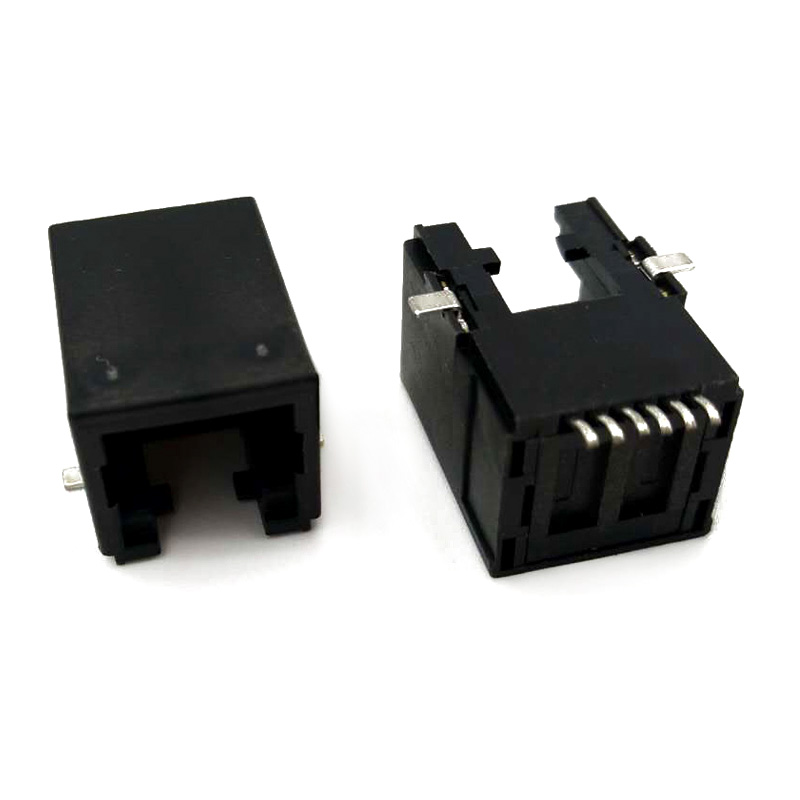

5322 RJ25 JACK 6P6C SMT贴片插座 90度卧式
产品描述:
RJ45/RJ11插座系列产品技术参数
电气性能
额定电流： 1.5 AMPS
额定电压： 125 V AC
绝缘电阻： 1000 MΩ Min. @ 500V DC EIA-364-21C
耐压强度： 1000 V AC 或 1500V DC RMS @ 0.5mA 50 Hz 或 60 Hz 一分钟 EIA-364-20B
接触电阻： 1XN圆针35 mΩ Max.（）1XN扁针45 mΩMax.（ ）
2XN圆针40 mΩ Max.（ ）2XN扁针50 mΩMax.（ ） EIA-364-23
机械性能
插入/拔出力： 22N / 2.27kg Max. EIA-364-13B
配合强度： 封闭型插座57.83N Min.（ ） EIA-364-98 ; 开口型插座30N Min. （ ）
使用寿命： 750次插拔 Min. EIA-364-9C
环境性能
工作温度： -40℃~+85℃ ( ) -20℃~+70℃ ( ) (适用PC,ABS)
储存温度： -10℃~+40℃ 相对湿度<80% GB 10753-89
材料
塑壳： PBT（ ）PA46（ ）PA66（ ）ABS（ ）PC（ ）,（ ）, UL94V-0 OR UL94V-2
端子： 直径0.46mm（ ）或 厚度0.35mm（ ） 磷青铜， 镀镍后镀金
可选镀金厚度： Fu inch（ ） G/F inch（ ） 3u inch（ ） 6u inch（ ）
15u inch（ ） 30u inch（ ） 50u inch（ ）
RJ45/RJ11 SERIES JACK PRODUCT SPECIFICATION
ELECTRICAL
CURRENT RATING： 1.5 AMPS
VOLTAGE RATING： 125 V AC
INSULATION RESISTANCE： 1000 MΩ Min. @ 500V DC EIA-364-21C
WITHSTAND VOLTAGE： 1000 V AC OR 1500V DC RMS @ 0.5mA 50 Hz / 60 Hz 1 Minute EIA-364-20B
CONTACT RESISTANCE： 1XN ROUND PIN 35 mΩ Max.（ ）1XN FLAT PIN 45 mΩMax.（ ）
2XN ROUND PIN 40 mΩ Max.（ ）2XN FLAT PIN 50 mΩMax.（ ） EIA-364-23
MECHANICAL
MATING/UNMATING FORCE：22N / 2.27kg Max. EIA-364-13B
RETENTION STRENGTH：57.83N Min.（ ） EIA-364-98 ; 30N Min. （ ）
DURABILITY： 750 MATING/UNMATING CYCLES Min.
ENVIRONMENTAL
OPERATION TEMPERATURE：-40℃~+85℃ ( ) -20℃~+70℃ ( )
STORAGE TEMPERATURE： -10℃~+40℃ RELATIVE HUMIDITY<80%
MATERIAL
HOUSING：PBT（ ）PA46（ ）PA66（ ）ABS（ ）PC（ ）,（ ） , UL94V-0 OR UL94V-2
TERMINAL： DIAMETER 0.46mm（ ），THICKNESS 0.35mm（ ） PHOSPHOR BRONZE,
SELECTIVE GOLD PLATING OVER NICKEL
GOLD PLATING： Fu inch （ ） G/F inch（ ） 3u inch（ ） 6u inch（ ）
15u inch（ ） 30u inch（ ） 50u inch（ ）
注：“括号部分为可选项”！
同款4P4C的图纸
