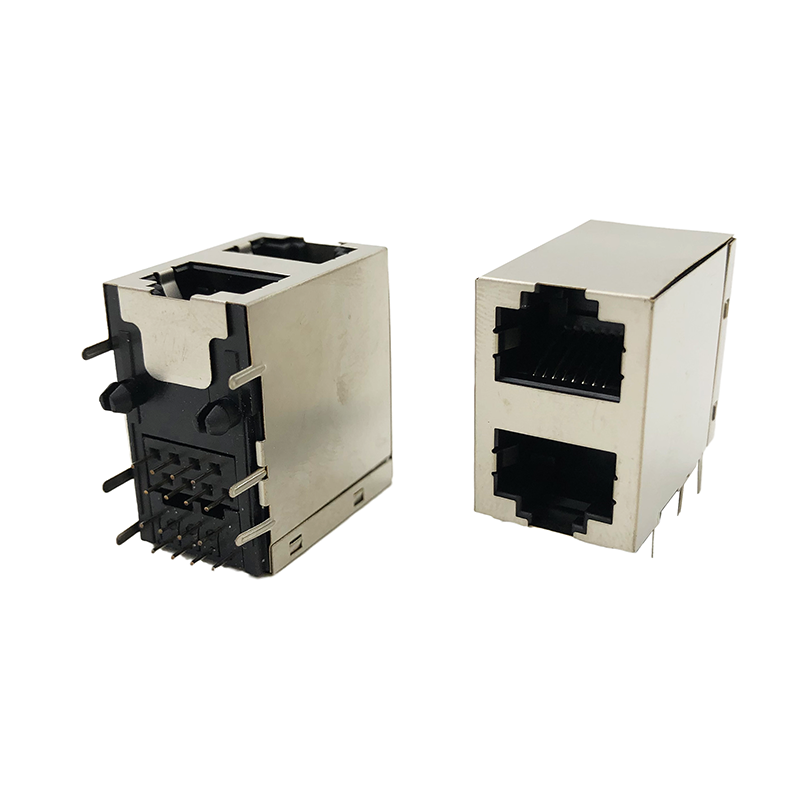

RJ45/RJ11插座系列产品技术参数

电气性能

额定电流： 1.5 AMPS

额定电压： 125 V AC

绝缘电阻： 1000 MΩ Min. @ 500V DC  EIA-364-21C

耐压强度： 1000 V AC 或 1500V DC RMS @ 0.5mA 50 Hz 或 60 Hz 一分钟  EIA-364-20B

接触电阻： 1XN圆针35 mΩ Max.（）1XN扁针45 mΩMax.（  ）

2XN圆针40 mΩ Max.（ ）2XN扁针50 mΩMax.（ ）  EIA-364-23

机械性能

插入/拔出力： 22N / 2.27kg  Max.  EIA-364-13B

配合强度： 封闭型插座57.83N Min.（  ） EIA-364-98 ; 开口型插座30N Min. （ ）

使用寿命： 750次插拔  Min.  EIA-364-9C

环境性能

工作温度： -40℃~+85℃ (   )   -20℃~+70℃ (   ) (适用PC,ABS)

储存温度： -10℃~+40℃  相对湿度<80%     GB 10753-89

材料

塑壳： PBT（  ）PA46（   ）PA66（   ）ABS（   ）PC（   ）,（   ）, UL94V-0 OR UL94V-2

端子： 直径0.46mm（  ）或 厚度0.35mm（   ） 磷青铜， 镀镍后镀金

可选镀金厚度： Fu inch（   ）  G/F inch（   ）  3u inch（   ）  6u inch（   ）

15u inch（   ） 30u inch（   ）  50u inch（   ）

同款带弹图纸
