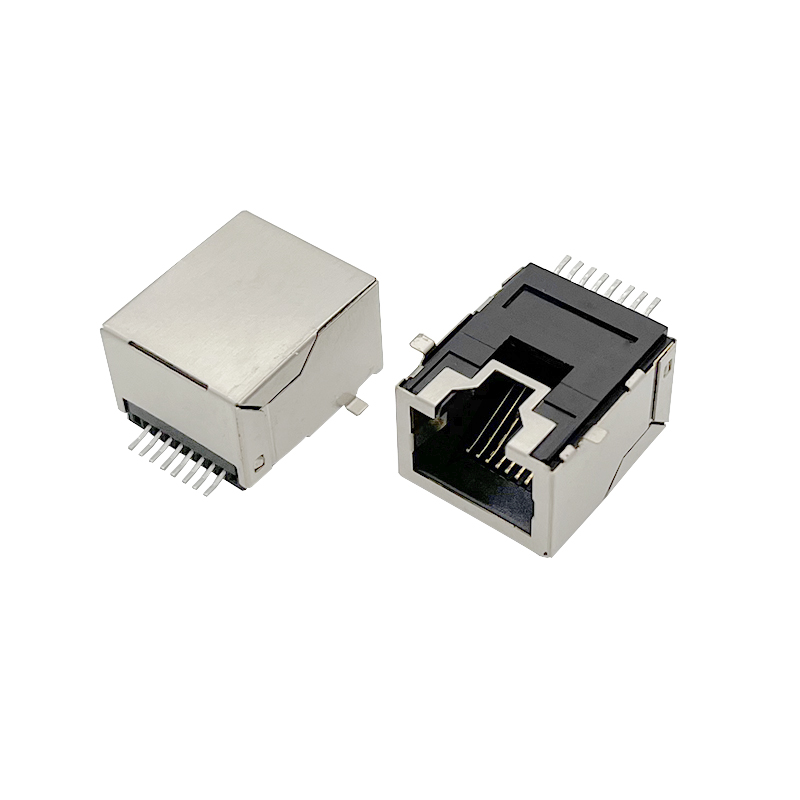

贴片式RJ45网络插座8P8C带屏蔽壳无塑脚90度SMT__产品详情_

查看图纸

	RJ45/RJ11插座系列产品技术参数

	电气性能

	额定电流： 1.5 AMPS

	额定电压： 125 V AC

	绝缘电阻： 1000 MΩ Min. @ 500V DC  EIA-364-21C

	耐压强度： 1000 V AC 或 1500V DC RMS @ 0.5mA 50 Hz 或 60 Hz 一分钟  EIA-364-20B

	接触电阻： 1XN圆针35 mΩ Max.（）1XN扁针45 mΩMax.（  ）

	2XN圆针40 mΩ Max.（ ）2XN扁针50 mΩMax.（ ）  EIA-364-23

	机械性能

	插入/拔出力： 22N / 2.27kg  Max.  EIA-364-13B

	配合强度： 封闭型插座57.83N Min.（  ） EIA-364-98 ; 开口型插座30N Min. （ ）

	使用寿命： 750次插拔  Min.  EIA-364-9C

	环境性能

	工作温度： -40℃~+85℃ (   )   -20℃~+70℃ (   ) (适用PC,ABS)

	储存温度： -10℃~+40℃  相对湿度<80%     GB 10753-89

	材料

	塑壳： PBT（  ）PA46（   ）PA66（   ）ABS（   ）PC（   ）,（   ）, UL94V-0 OR UL94V-2

	端子： 直径0.46mm（  ）或 厚度0.35mm（   ） 磷青铜， 镀镍后镀金

	可选镀金厚度： Fu inch（   ）  G/F inch（   ）  3u inch（   ）  6u inch（   ）

	15u inch（   ） 30u inch（   ）  50u inch（   ）

	RJ45/RJ11 SERIES JACK PRODUCT SPECIFICATION

	ELECTRICAL

	CURRENT  RATING： 1.5 AMPS

	VOLTAGE  RATING： 125 V AC

	INSULATION  RESISTANCE： 1000 MΩ Min. @ 500V DC  EIA-364-21C

	WITHSTAND  VOLTAGE： 1000 V AC OR 1500V DC RMS @ 0.5mA 50 Hz / 60 Hz 1 Minute  EIA-364-20B

	CONTACT  RESISTANCE： 1XN ROUND PIN 35 mΩ Max.（  ）1XN FLAT PIN 45 mΩMax.（  ）

	2XN ROUND PIN 40 mΩ Max.（ ）2XN FLAT PIN 50 mΩMax.（ ）  EIA-364-23

	MECHANICAL

	MATING/UNMATING  FORCE：22N / 2.27kg Max.  EIA-364-13B

	RETENTION  STRENGTH：57.83N  Min.（   ） EIA-364-98  ;  30N Min. （   ）

	DURABILITY： 750  MATING/UNMATING  CYCLES  Min.

	ENVIRONMENTAL

	OPERATION  TEMPERATURE：-40℃~+85℃ (   )   -20℃~+70℃ (   )

	STORAGE  TEMPERATURE：  -10℃~+40℃  RELATIVE HUMIDITY<80%

	MATERIAL

	HOUSING：PBT（   ）PA46（   ）PA66（   ）ABS（   ）PC（   ）,（   ） , UL94V-0 OR UL94V-2

	TERMINAL： DIAMETER  0.46mm（   ），THICKNESS  0.35mm（   ） PHOSPHOR  BRONZE,

	SELECTIVE  GOLD  PLATING  OVER  NICKEL

	GOLD  PLATING： Fu inch （   ）  G/F inch（  ）  3u inch（   ）  6u inch（   ）

	15u inch（   ） 30u inch（   ）  50u inch（   ）

	注：“括号部分为可选项”！
